近来中煤集团调度绞车销售火爆，很多客户会问到关于调度绞车的问题，下面就由小编为大家带来中煤集团调度绞车的工作原理与结构分析。
调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车，掘进头调度矿车。也可供矿山地面，冶金矿场建筑工地进行地面辅助搬运工作。 调度绞车的电器设备具有防爆性能，必须具有在有效期内的《矿用产品安全标志证书》的产品，方可用于煤尘及瓦斯的矿井中。
调度绞车的主要特征：
绞车由下列主要部分组成。电动机、卷筒、行星齿轮传动装置、刹车装置和机座。
绞车的减速机构为两级行星齿轮传动。电动机轴与高速传动的太阳轮轴之间由齿轮联轴器连接,绞车内部支承均采用滚动轴承。
调度绞车的使用环境：
1、环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃）；海拔高度2000米以下。
2、周围空气中的甲烷、煤尘、硫化氢和二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

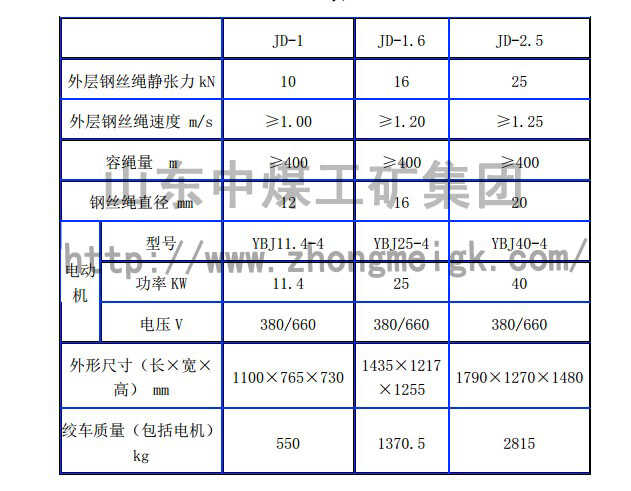

调度绞车的技术性能：

调度绞车的工作原理：
电机齿轮带动左端小齿轮架上的一对小行星齿轮旋转，由于左端内齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带动了左端齿轮架旋转，齿轮架使中心齿轮也旋转。于是带动了右端齿轮架上的一对大行星齿轮转动。此时有三种情况：
1、 如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。
2、 如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转。
3、 如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。为了调节下放速度或停止，两刹车装置应交替刹紧或松开。
