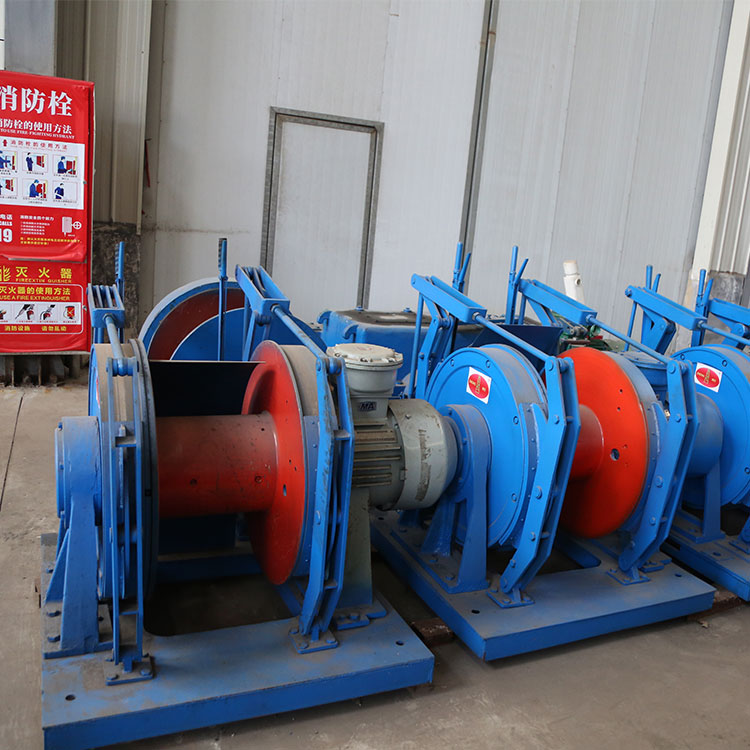

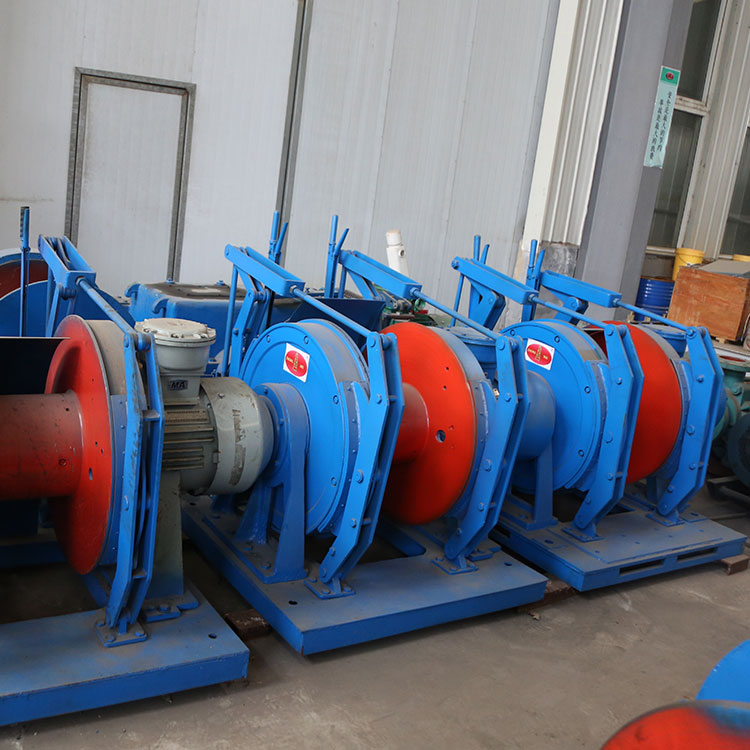

45KW调度绞车

在结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒并支承在左右支架上，电动机采用法兰盘式固定在左支架上,绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成。

45KW调度绞车技术参数：

产品型号JD-3(原型号JD45调度绞车)

卷筒直径 mm 620

卷筒宽度 mm 600

外层钢丝绳速度 m/s 1.43

容绳量 m 460

传动比 i 42

外行尺寸 mm 1790×1900×1480

钢丝绳直径 mm 20

外层钢丝绳静张力 KN30

电动机 型号 YBJ45-4

电动机功率 KW45

电动机电压等级 V 380/660 1140/660
